一，產品簡述：

高效過濾器檢漏是潔凈室檢測的常規項目之一，KS-G是一款根據ISO14644-3 B.6規范要求設計的手動掃描計數檢漏儀，它專配于對風口過濾器檢漏使用。KS-G使用簡便，該儀器的基本目的是檢查和測量氣溶膠的濃度，實現過濾器在線檢漏。藍色液晶大屏幕可實時監測到下游端的濃度變化，及對粒徑范圍（0.3,0.5,1.3,5,10um）進行觀測。

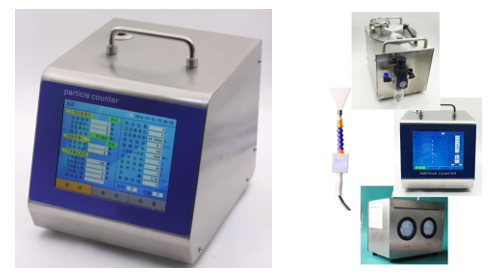

用戶只要把漏點計數值通過手持顯示器的“↑”，“↓”，“掃描/停”（即確定鍵）三個鍵輸入，在掃描過程中就能獲得漏點的超標信息。KS-G由四個部分組成，以大流量粒子計數器為本體，配合使用手持式掃描采樣探頭、氣溶膠發生器以及稀釋器。KS-G符合ISO14644-3 B.6,EN1822,IEST-RP-CC001.3,C GMPs, EU GMP.相關要求。

二，性能參數：

可接受氣溶膠/Test Aerosol：DEHS標配。（PAO，DOP須提前說明，另行報價）
顆粒計數器計數濃度/Max. Concentration: 1.5×10⁴P/L
漏點值，用手將顯示器“↑”，“↓”，“確定”三個鍵輸入。
采樣流量/Sampling Volume：28.3L/min
掃描速度/Speed of Scan:建議在3～5cm/s
建議掃描口與過濾面間距：2cm～4cm
本機尺寸：長*寬*高：240*330*280mm
重量：7Kg
電源：AC220V 50Hz/DC17V （交直流兩用）





三，KS-G高效過濾器檢漏儀配置清單：


序號	部件名稱	數量
1	高效過濾器檢漏儀本體 （含數據分析系統）	1臺
2	氣溶膠發生器	1臺
3	手動掃描裝置	1只
4	稀釋器	1臺
5	DEHS 氣溶膠	500ml 2瓶



四，KS-G手動檢漏儀易損易耗件清單


序號	部件名稱	年限	費用	備注
1	打印紙	按使用量	20元/卷	京燦精密
2	DEHS 氣溶膠	按使用量	300元/瓶	京燦精密



五，KS-G手動檢漏儀校驗費用及明細


序號	部件名稱	年限	備注
1	主機調試	1年	1200元/年








六、相關設備具體參數：

氣溶膠發生器----KS-012型氣溶膠發生器是我公司自行研制并生產的便攜式冷發生氣溶膠發生器，這種氣溶膠發生器適用于空氣流量在≤50000m3/h,可發生出0.5-2×10¹³ P/h的多分散性氣溶膠。它可以滿足所有小型潔凈單元到大型潔凈室送風系統的HEPA 過濾器測試的要求。KS-012產生出一種連續，穩定的氣溶膠粒子，并加注溶液方便。
注：需要客戶自行配置壓縮氣泵或氣源。


性能指標：
型號	KS-012
氣溶膠輸出體積流量	1-2.5m3/h
氣溶膠產生速率	0.5- 2.5×1013P/h
霧化壓力	≥10Kpa - 80Kpa 可調節
氣溶膠粒徑分布	0.02-2um
氣溶膠類型	DEHS 冷態多分散
尺寸H×W×L	高200×寬250×長370 mm
重量 (kg)	3kg
外接氣源(壓縮空氣)	小于0.7Mpa干凈穩定的供氣



 B 稀釋器
  Aerosol Dilution

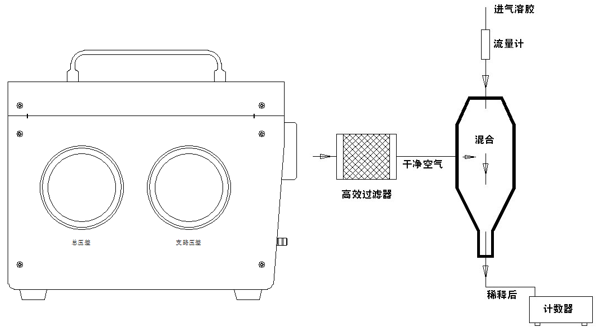

稀釋器----KS-010是京燦精密制造的便攜式稀釋器，這種稀釋器可形成70-370的稀釋比，它可以滿足所有小型潔凈單元到大型潔凈室送風系統的HEPA 過濾器測試的要求。該稀釋器可形成穩定的稀釋比，有效地保護檢漏儀。


性能指標：
型號	KS-010
稀釋比	70-370倍
計數流量	28.3L/min
稀釋比控制	流量調節方式



應用范圍
潔凈室
層流工作臺	HVAC系統
生物研究安全性	HEPA過濾器
外科病房	負壓過濾單元

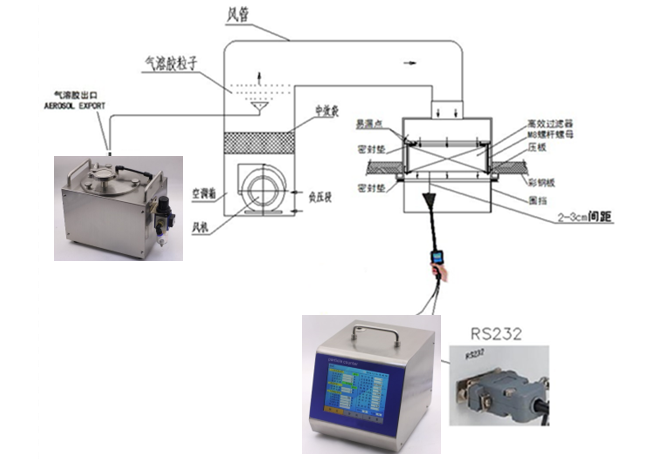

七、安裝示意圖：
